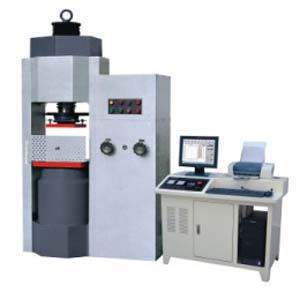

3000 kN自動拉力試驗機是基于原液壓拉力試驗機檢測精度低、加載速度無法精確控制、自動化程度低、讀數精度低、試驗風險性高等原因而重新設計的新型拉力試驗機，通過計算機遠程控制系統來完成試驗，試驗結果經電腦處理變?yōu)榫€性表格形式由打印機輸出，讀數準確可靠，設備通過電比例調速閥來控制拉力油缸的輸出拉力，被試驗鏈條的加載速度可調，增加了可控性。

1系統的組成

   3000 kN拉力試驗機主要由試驗機主體、驅動系統、測力傳感器、電比例調速閥、微處理器、計算機及打印輸出設備構成。其中計算機是控制系統的核心，完成人機交互、試驗控制、實時監控以及試驗總結功能;微處理器用于輸出和接收信號、驅動驅動系統;驅動系統是拉力試驗機的動力源;拉伸油缸用于試件的拉斷;測力傳感器是試驗機的反饋部件，打印機為試驗數據輸出裝置。

2系統工作程序

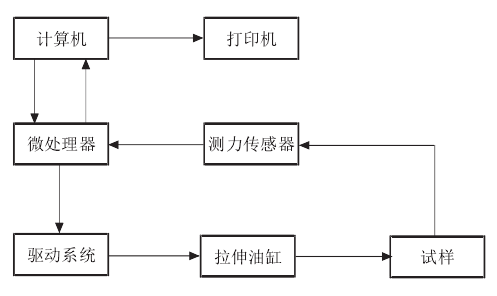

   3000 kN拉力試驗機系統是一個閉環控制系統，其工作程序是由計算機通過用戶設定的數值傳輸給微處理器，經微處理器將輸入的數字信號轉變?yōu)殡娦盘杺鬏斀o驅動系統，驅動系統接收電信號后控制拉伸油缸進行試件的拉伸試驗，此時壓力傳感器將試件承受的拉力轉變?yōu)殡娦盘柋４娌⑸蟼鹘o微處理器，經微處理器將接收的電信號轉變?yōu)閿?shù)字信號上傳給計算機，計算機接收微處理器上傳的反饋信息后，經計算機軟件處理轉變?yōu)榫€性表格存儲并由打印機輸出。3000 kN拉力試驗機系統工作程序如圖所示。
